【Flowable】网关

网关用来控制流程的流向

1. 排他网关

排他网关（exclusive gateway）（也叫_异或网关 XOR gateway_，或者更专业的，_基于数据的排他网关 exclusive data-based gateway_），用于对流程中的决策建模。当执行到达这个网关时，会按照所有出口顺序流定义的顺序对它们进行计算。选择第一个条件计算为 true 的顺序流（当没有设置条件时，认为顺序流为_true_）继续流程。

请注意这里出口顺序流的含义与 BPMN 2.0 中的一般情况不一样。一般情况下，会选择所有条件计算为 true 的顺序流，并行执行。而使用排他网关时，只会选择一条顺序流。当多条顺序流的条件都计算为 true 时，会且仅会选择在 XML 中最先定义的顺序流继续流程。如果没有可选的顺序流，会抛出异常。

图示

排他网关用内部带有’X’图标的标准网关（菱形）表示，’X’图标代表_异或_的含义。请注意内部没有图标的网关默认为排他网关。BPMN 2.0 规范不允许在同一个流程中混合使用有及没有 X 的菱形标志。

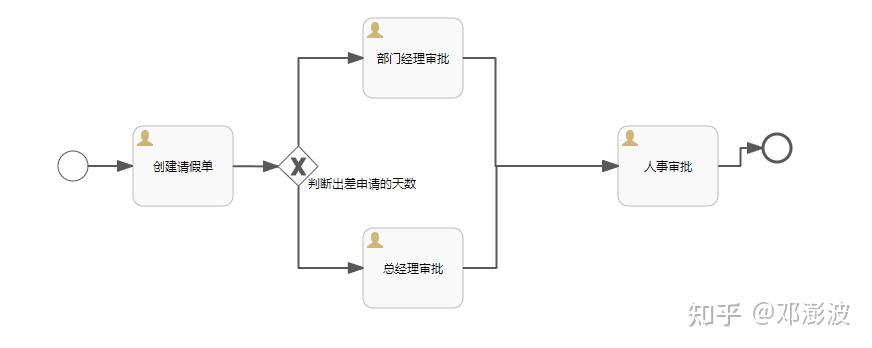

案例：

/**
 * 部署流程
 */
@Test
public void deploy(){
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RepositoryService repositoryService = processEngine.getRepositoryService();

    Deployment deploy = repositoryService.createDeployment()
            .addClasspathResource("请假流程-排他网关.bpmn20.xml")
            .name("请求流程-排他网关")
            .deploy();
    System.out.println("deploy.getId() = " + deploy.getId());
    System.out.println(deploy.getName());
}

/**
 * 启动流程实例
 */
@Test
public void runProcess(){
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RuntimeService runtimeService = processEngine.getRuntimeService();
    // 给流程定义中的UEL表达式赋值
    Map<String,Object> variables = new HashMap<>();
    // variables.put("g1","group1");
    variables.put("num",3); // 给流程定义中的UEL表达式赋值
    runtimeService.startProcessInstanceById("holiday-exclusive:1:4",variables);
}


/**
 * 启动流程实例
 */
@Test
public void setVariables(){
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RuntimeService runtimeService = processEngine.getRuntimeService();
    // 给流程定义中的UEL表达式赋值
    Map<String,Object> variables = new HashMap<>();
    // variables.put("g1","group1");
    variables.put("num",4); // 给流程定义中的UEL表达式赋值
    runtimeService.setVariables("12503",variables);
}



/**
 * 完成任务
 */
@Test
public void completeTask(){
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    TaskService taskService = processEngine.getTaskService();
    Task task = taskService.createTaskQuery()
            //.processInstanceId("2501")
            .processDefinitionId("holiday-exclusive:1:4")
            .taskAssignee("zhangsan")
            .singleResult();
    if(task != null){
        // 完成任务
        taskService.complete(task.getId());
        System.out.println("完成Task");
    }
}

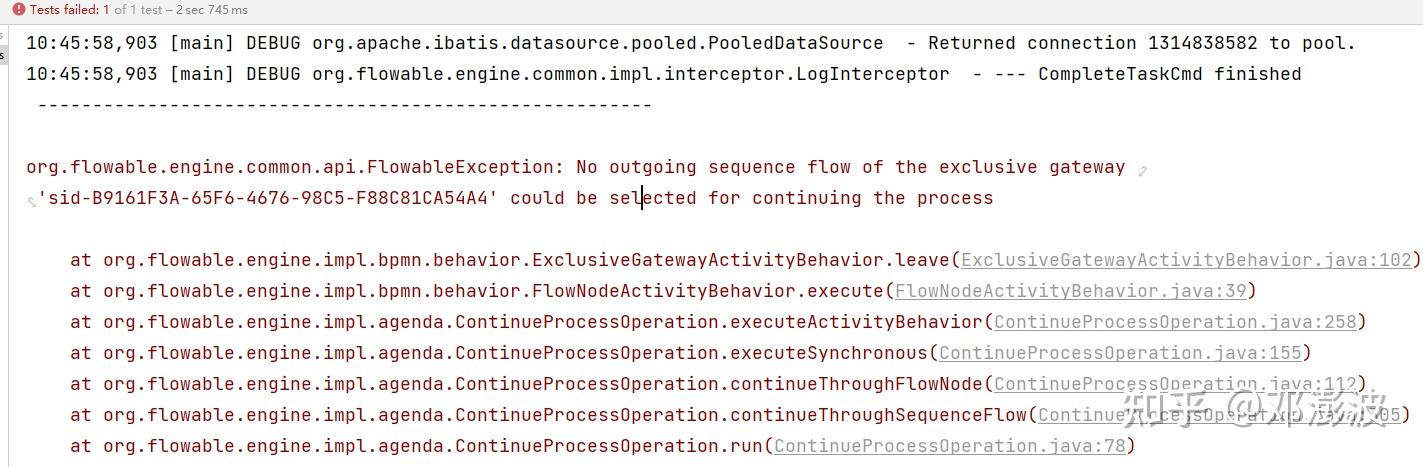

如果从网关出去的线所有条件都不满足的情况下会抛出系统异常，

但是要注意任务没有介绍，还是原来的任务，我们可以重置流程变量

@Test
public void setVariables(){
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RuntimeService runtimeService = processEngine.getRuntimeService();
    // 给流程定义中的UEL表达式赋值
    Map<String,Object> variables = new HashMap<>();
    // variables.put("g1","group1");
    variables.put("num",4); // 给流程定义中的UEL表达式赋值
    runtimeService.setVariables("12503",variables);
}

2. 并行网关

并行网关允许将流程分成多条分支，也可以把多条分支汇聚到一起，并行网关的功能是基于进入和外出顺序流的：

fork 分支：并行后的所有外出顺序流，为每个顺序流都创建一个并发分支。
join 汇聚：所有到达并行网关，在此等待的进入分支，直到所有进入顺序流的分支都到达以后，流程就会通过汇聚网关。

注意，如果同一个并行网关有多个进入和多个外出顺序流，它就同时具有分支和汇聚功能。这时，网关会先汇聚所有进入的顺序流，然后再切分成多个并行分支。

与其他网关的主要区别是，并行网关不会解析条件。 即使顺序流中定义了条件，也会被忽略。

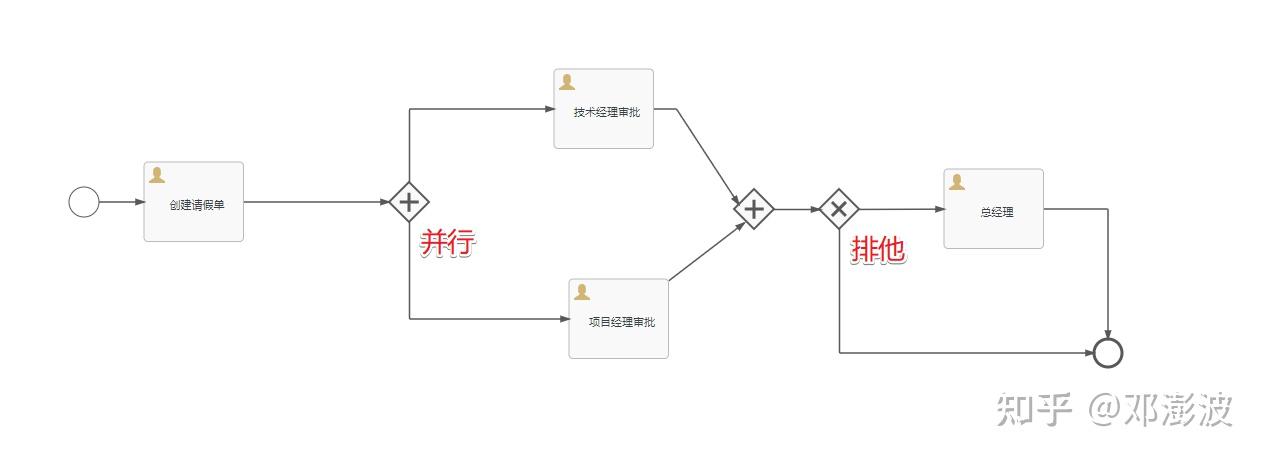

案例：

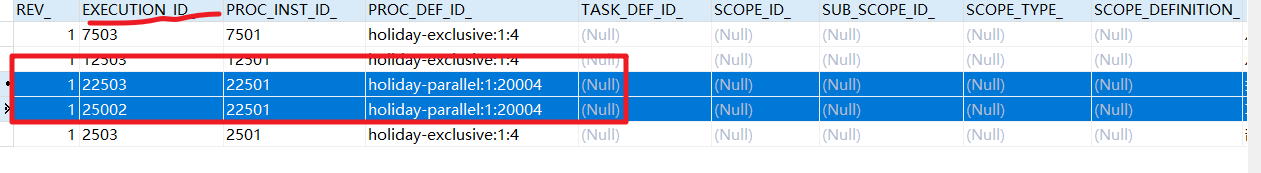

当我们执行了创建请假单后，到并行网关的位置的时候，在 ACT_RU_TASK 表中就有两条记录

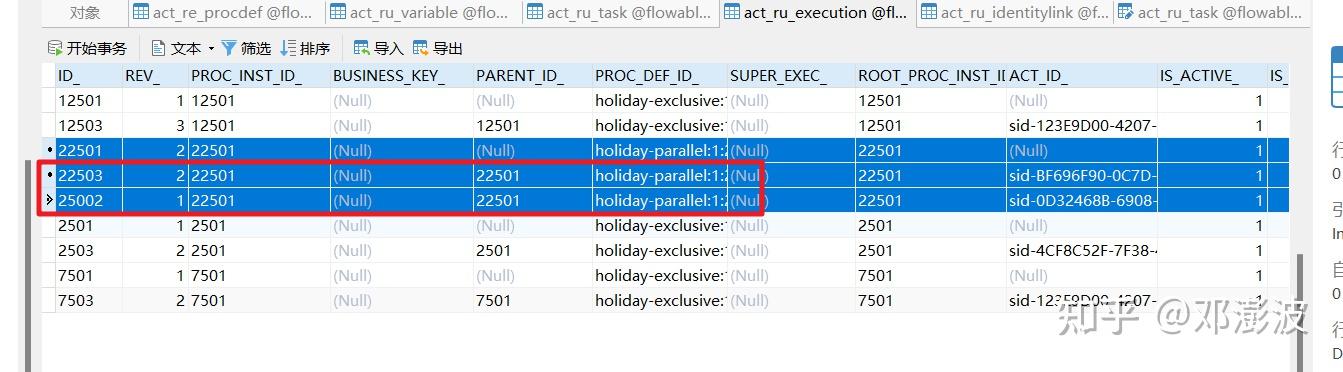

然后同时在 ACT_RU_EXECUTION 中有三条记录，一个任务对应的有两个执行实例

3. 包含网关

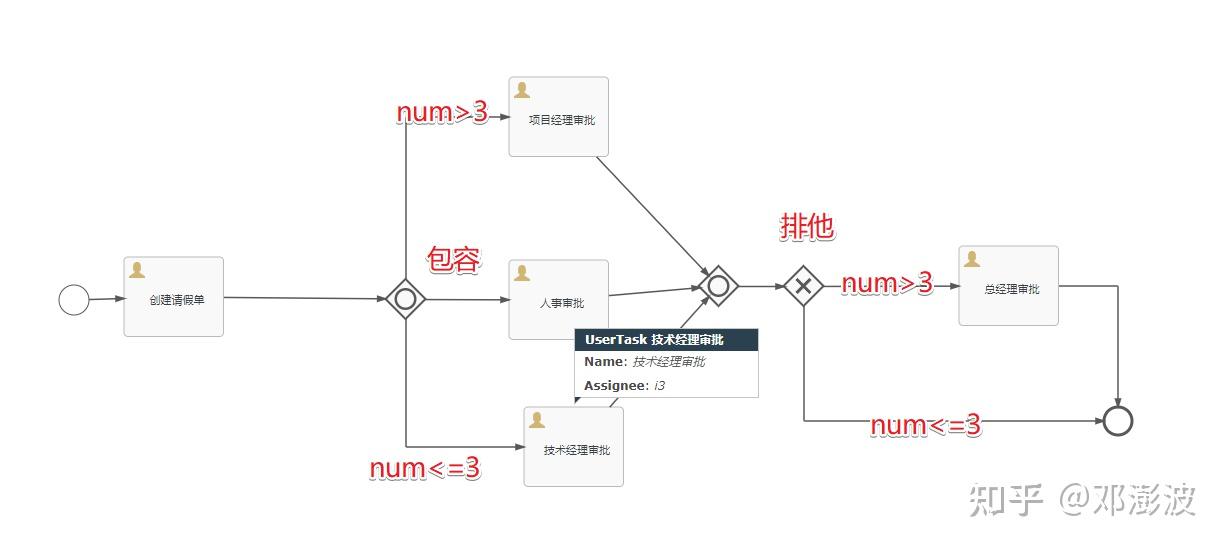

包含网关可以看做是排他网关和并行网关的结合体。和排他网关一样，你可以在外出顺序流上定义条件，包含网关会解析它们。但是主要的区别是包含网关可以选择多于一条顺序流，这和并行网关一样。

包含网关的功能是基于进入和外出顺序流的：

分支：所有外出顺序流的条件都会被解析，结果为 true 的顺序流会以并行方式继续执行，会为每个顺序流创建一个分支。
汇聚：所有并行分支到达包含网关，会进入等待状态，直到每个包含流程 token 的进入顺序流的分支都到达。这是与并行网关的最大不同。换句话说，包含网关只会等待被选中执行了的进入顺序流。在汇聚之后，流程会穿过包含网关继续执行。
